Förtöjningskedjaär en kraftig stålkedja som används för att säkra fartyg, offshoreplattformar eller flytande tillgångar på plats på havsbotten. Den har en dubbel roll: för det första absorberar och fördelar krafter från vind, vågor, ström och tidvatten; och för det andra att säkerställa stabil stationshållning under varierande marina förhållanden.

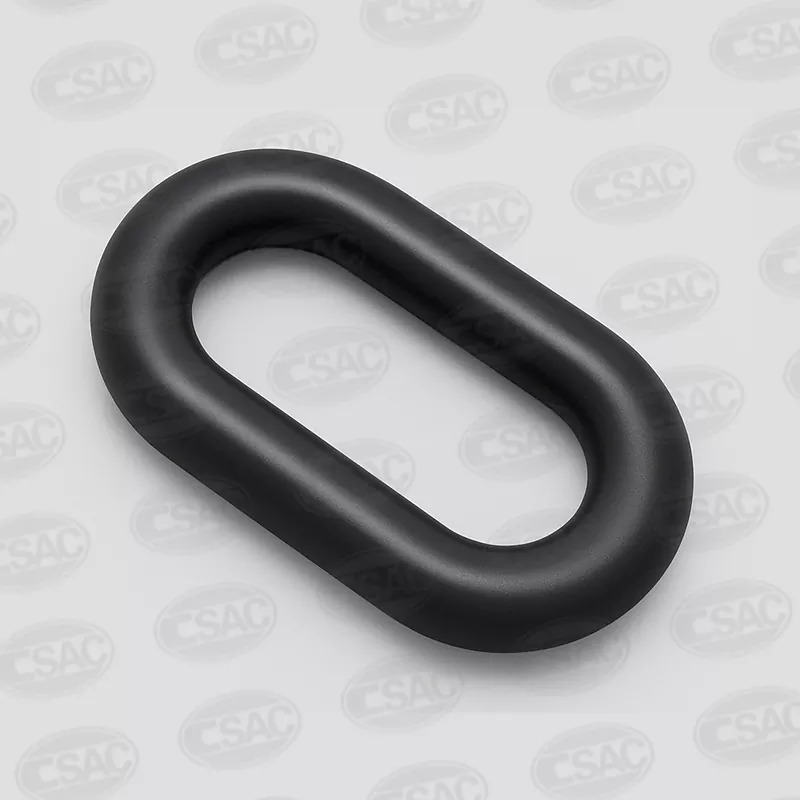

En förtöjningskedja är i huvudsak en serie sammanlänkade stålkedjelänkar (dubblösa eller dubblänkar) som bildar förtöjningslinan från den flytande tillgångens led eller bog till ankaret på havsbotten. Den måste uppfylla kraven på hög hållfasthet, utmattning, korrosion, nötning och dynamisk belastning.
Nyckelparametrar för en typisk förtöjningskedja av hög kvalitet kan inkludera (men är inte begränsade till) följande:
| Parameter | Typiskt värde/beskrivning |
|---|---|
| Nominell länkdiameter (d) | t.ex. 100 mm, 127 mm, 137 mm (för stora flytande offshoreapplikationer) |
| Brottlast (BL) | Definieras av klassificeringsstandarder, beror på kedjans kvalitet (R3, R4, R5 etc) |
| Massaenhet per meter (m) | För dubbfri kedja: m ≈ 19,9 d² (te/m) enligt länkdiameter i meter |
| Youngs modul (E) | Typiska värden: 5,44×10⁷ kN/m² för dubbfri; 6,40×10⁷ kN/m² för dubblänkskedja |
| Kedjelängd (L) | Beror på vattendjup, omfattning, kontaktledningsdesign. Till exempel en 10 MW halvt nedsänkbar på 44 m djup används kedjelängder ~ 650 m. |
| Utmattningslivslängd/servicetillstånd | Måste verifieras under dynamiska belastningar, sjötillstånd, kedjeslitage, nötning vid havsbottenkontakt |
Som exempel kan en tillverkare leverera en dubbfri förtöjningskedja med nominell diameter 127 mm, enhetsmassa ~0,353 t/m (från studie).
Hög styrka och hållbarhet– Förtöjningskedjor är designade för att tåla tunga dynamiska belastningar (från vind, vågor, ström) och ger en robust länk mellan flytande tillgång och havsbotten. De gynnas framför syntetiska linjer i tuffa eller långvariga miljöer.
Omfattning och energiupptagning– En korrekt utformad kedjelängd (scope) skapar en kontaktledningsform, vilket ger både vikt och horisontell återställningskraft. Till exempel fungerar längre kedja som en dämpare för stötbelastningar.
Kostnadseffektivitet och livscykel– Även om den initiala kostnaden för tung kedja är hög, gör dess livslängd, låga underhåll (jämfört med andra förtöjningssystem) och tillförlitlighet det till en sund investering. För flytande vindkraftverk till havs är kostnaden för förtöjningskedjan en stor men motiverad del av systemet.
Medvetenhet om slitage och underhåll– Slitage koncentreras ofta till "skavsektionen" där kedjan ligger på havsbotten och genomgår rörelseinducerad nötning. Regelbunden inspektion behövs.
Framtida beredskap– När offshore-installationer flyttar till djupare vatten och flytande plattformar ökar kapaciteten, eskalerar kedjediametrar, längder och utmattningsuthållighet. Parameterkänslighetsstudier visar att längd har en stor effekt på dynamisk respons.
Således är förtöjningskedjan inte bara en "tung kedja" utan en finkonstruerad komponent vars korrekta specifikation i hög grad påverkar driftsäkerhet, kostnad och livslängd.
Börja med att fastställa miljöbelastningar (vind, våg, ström), vattendjup, havsbottenförhållanden och rörelseomslutning för den flytande tillgången. Använd kontaktledningsteori för att bestämma erforderlig kedjelängd, diameter, vikt per meter, ankarlast, säkerhetsfaktorer. Till exempel: kedjelängd och nominell diameter påverkar spänning, styvhet, liggande sektionsbeteende.
Välj kedjekvalitet (t.ex. R3, R4), länktyp (dubbfri för många förtöjningar), finish (beläggningar, galvanisering, korrosionstillägg). Kontrollera tillverkarens data för enhetsmassa, brottlast, modul.
Sätt ut kedjan i segment, säkra för att förankra och fartygets led. Ge korrekt kedjeomfattning (ofta 2 × -3 × vattendjup beroende på plats). Se till att den liggande delen på havsbotten är tillräcklig för att absorbera rörelse; för kort kan leda till plötsliga stötbelastningar, för lång tid kan minska återställande styvhet.
Övervaka kedjelängd, spänning, orientering, havsbottenkontakt. Använd mätmetoder (ok, fotogrammetri) för att mäta länkens förlängning eller slitage.
Upprätta inspektionsprogram. Nyckelområden: länkförlängning, korrosionspenetration, slitage vid havsbottenkontakt, utmattningssprickor. Byt ut eller reparera kedjan efter behov.
Slack-tut effektpå grunt vatten: en för lång kedja kan vara slapp och orsaka överdriven rörelse; för kort kan leda till hög förspänning och minskad säkerhetsmarginal. Känslighetsanalys visar att längden dominerar.
Slitagezoner: Skavsektionen (där kedjan berör havsbotten) utsätts för nötning; övervakning behövs.
Korrosion och utmattning: Särskilt i marin miljö är underhåll och skyddande behandlingar nyckeln.
Felaktig omfattning: Om kedjans omfattning inte är lämplig (längd vs vattendjup vs krafter) försämras förtöjningsprestandan.
Med utbyggnaden av flytande vind, djupare vattenolje- och gasfält, och ökade krav på tillförlitlighet vid stationshållning, utvecklas förtöjningskedjor. Nyckeltrender inkluderar:
Ökning av nominella diametrar och enhetsmassa när vattendjup och plattformsstorlekar växer. Studier visar till exempel att att flytta från 117 mm till 137 mm förbättrar säkerhetsmarginalen.
Avancerade materialkvaliteter och utmattningsbeständiga stål för att förlänga livslängden under dynamiska belastningar.
Förbättrade mät- och övervakningstekniker för kedjeinspektion (optiska mätok, fotogrammetri) för bättre livscykelhantering.
Större förståelse för kedjans längd kontra dynamiskt beteende (känslighetsanalys) som möjliggör smartare design för att minska kostnaderna samtidigt som säkerheten bibehålls.
Integration med realtidsövervakningssystem (spänningssensorer, slitagesensorer) möjliggör förutsägande underhåll och minskad stilleståndstid.
Hållbarhet: beaktar korrosionstillägg, återvinningsbarhet av kedjestål och kostnadseffektiv renovering kontra utbyte.
Att välja en högkvalitativ leverantör av förtöjningskedjor nu garanterar därför inte bara nuvarande prestanda utan också framtidssäkring för utvecklande marina tillgångar.
Vanliga frågor om förtöjningskedjor
F1: Vilken diameter på kedjan ska väljas för ett givet vattendjup och plattformsstorlek?
A1: Diametern beror på de förväntade lasterna (brottlast, utmattningslivslängd) som definieras av klassificeringsregler och tillgångens rörelseomslutning. Studier visar till exempel att en ökning av den nominella diametern minskar horisontell rörelse av den flytande plattformen under nominella och extrema förhållanden. Konstruktören bör utvärdera vattendjup, ström, vågförhållanden, förväntade ledningsbelastningar och välja en diameter med tillräcklig säkerhetsfaktor.
F2: Hur ofta ska en förtöjningskedja inspekteras och vilka är de viktigaste inspektionspunkterna?
S2: Inspektionsfrekvensen beror på miljön och tillgångens kritiskhet. Viktiga inspektionspunkter inkluderar länkens förlängning, slitage vid kontakt med havsbotten, korrosionspenetration, utmattningssprickor och ankarpunktens tillstånd. Slitage är ofta koncentrerat till skavsektionen. En typisk årlig eller tvåårig inspektion kompletterad med övervakning under drift är att rekommendera för kritiska förtöjningar.
Sammanfattningsvis är en väl specificerad, korrekt installerad och underhållen förtöjningskedja en grundläggande komponent i alla marina förtöjningssystem. Det garanterar säkerhet, tillförlitlighet och långsiktigt värde för flytande tillgångar. I detta sammanhang, de högkvalitativa förtöjningskedjor som erbjuds avZhongnan Anchor Chain Co., Ltd.tillhandahålla en robust lösning för nuvarande och framtida krav på stationshållning. För mer detaljerad specifikationssupport eller för att utforska skräddarsydda kedjelösningar, vänligenkontakta oss.
